|
虫胶微胶囊与CIP/CNTS微胶囊对木器水性漆涂层自修复及电磁吸波兼容性能的影响
发布时间：（2023-06-09）
|
|
|
项目名称：虫胶微胶囊与CIP/CNTS微胶囊对木器水性漆涂层自修复及电磁吸波兼容性能的影响
|
|
项目类别：省级
|
|
所属等级：省级重点项目
|
|
项目编号：202310298054Z
|
|
项目组成员：
|
[第一主持人]聂云玺 2111402312 家具设计与工程
[第二主持人]吴其隆 2111402219 家具设计与工程
|
|
|
所属学院：家居与工业设计学院
|
|
所属专业：家具设计与工程
|
|
指导教师：
|
[第一指导教师]闫小星 家居与工业设计学院
|
|
|
立项时间：2023-06-09
|
|
研究时间：2023 年6月 至 2024年5月
|
|
结题验收结果：合格
|
|
项目研究内容简介：
本项目主要就虫胶微胶囊与CIP/CNTS微胶囊对木器水性漆涂层自修复及电磁吸波兼容性能进行深入研究，通过单因素实验确定微胶囊最佳制备工艺，将优化后的CIP/CNTs微胶囊与虫胶微胶囊混合制备木器表面水性丙烯酸涂层和漆膜，然后对涂层进行光学、力学、耐液、自修复和吸波性能等测试，得到微胶囊在木器水性丙烯酸涂料中的最佳含量。
|
|
项目研究成果：
确定制备CIP/CNTs微胶囊的最佳工艺为：芯壁比为0.50:1，CNTs在芯材中的含量为3.0%，搅拌速率为500 rpm，反应时间为0.5 h。当添加CNTs在芯材中的含量3.0%且微胶囊含量为9.0%时，涂层的综合性能最佳，色差为1.65，光泽度为20.6 GU，附着力为2级，硬度2H，抗冲击力16 kg?cm，粗糙度为2.373 μm。漆膜断裂伸长率为12.4%，修复率为34.3%。混合微胶囊粉体在16.2 GHz处取得理论最小反射损耗-13.52 dB，小于-5 dB的吸波频带为15.3 GHz - 18.0 GHz，添加CNTs后微胶囊粉体的吸波性能明显增强，但吸波频带变化不大。学生为第一作者发表SCI论文1篇：Effect of Microcapsules on Mechanical, Optical, Self-healing and Electromagnetic Wave Absorption in Waterborne Wood Paint Coatings. Coatings 2023, 13(9), 1478.
|
|

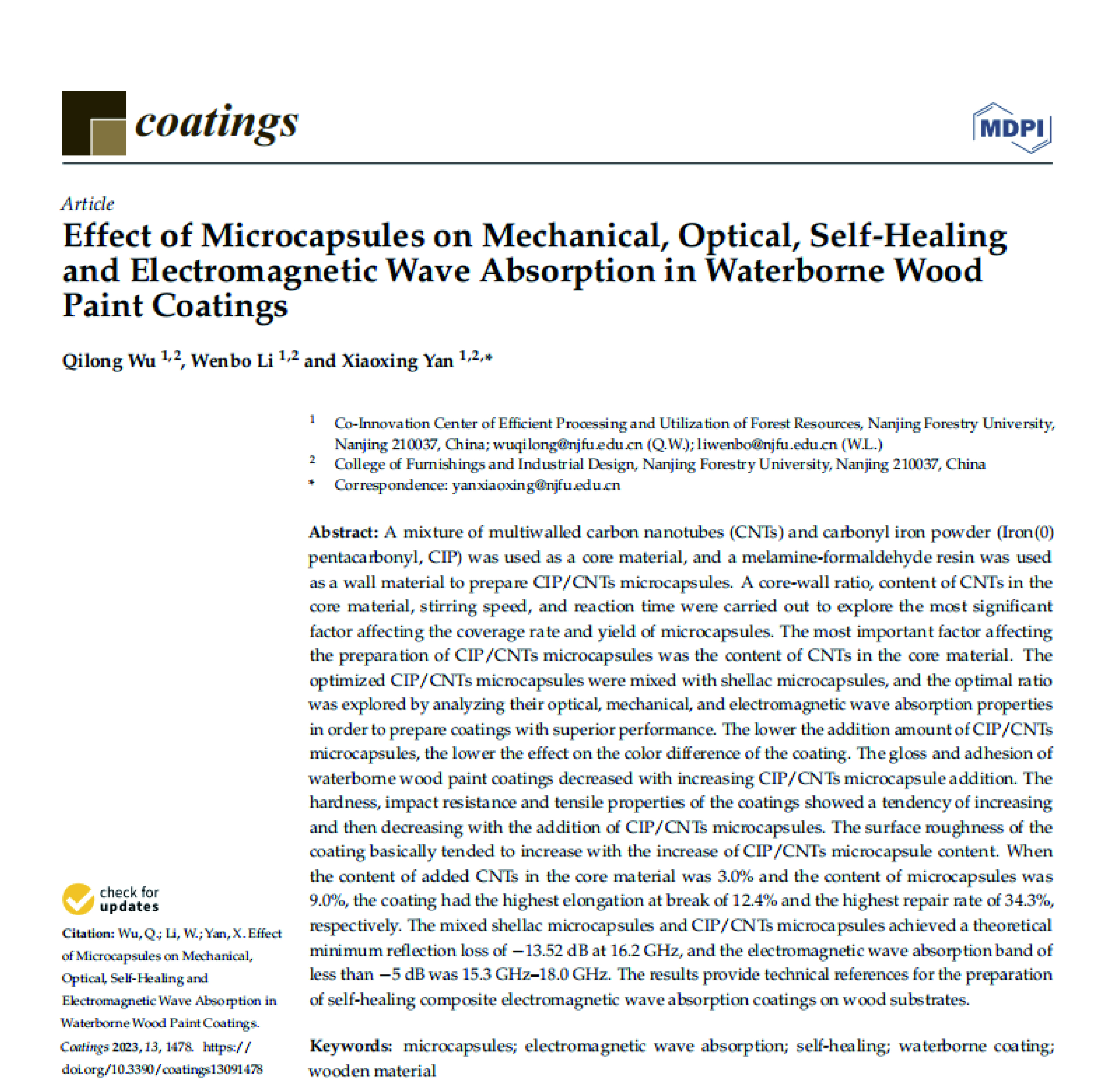

成果图片：
|
|
|
|
发表论文情况：
|
| 论文题目 | 论文作者 | 稿件状态 | 刊物名称 | 刊物类型 | 发表时间 | 学生是第几作者 | 论文附件 | 备注 | | Effect of Microcapsules on Mechanical, Optical, Self-healing and Electromagnetic Wave Absorption in Waterborne Wood Paint Coatings. | Qilong Wu ,Xiaoxing Yan and Wenbo Li | 发表 | Coatings | SCI | 2023-08-22 | 1 | 查看 | |
|
|
论文附件：无附件上传
|
|
|
|
申请专利情况：
|
| 专利题名 | 专利申请者 | 申请专利号及时间 | 授权专利号及时间 | 学生第几权利人 | 备注 |
|
|
专利附件：无附件上传
|
|
|
|
参加竞赛获奖情况：
|
| 竞赛名称 | 竞赛级别 | 竞赛主办单位 | 获奖学生名单 | 获奖等级 | 获奖时间 | 备注 |
|
|
|
|
参加国际、国内学术交流会议情况：
|
| 论文题目 | 论文作者 | 稿件状态 | 会议名称 | 举办单位 | 举办地点 | 举办时间 | 备注 | | 投稿 | 录用 | 会议交流 |
|
|
成果展示材料：查看附件
|
|
项目研究成果统计表：查看附件
|
