基于高盐环境下木结构用材性能影响的机理及材料改进探索

发布时间：（2013-09-01）

项目名称：基于高盐环境下木结构用材性能影响的机理及材料改进探索

项目类别：省级

所属等级：省级重点项目

所属学院：材料科学与工程学院

所属专业：木材科学与工程(木结构建筑工程)

立项时间：2013-09-01

研究时间：2013-07-01 至 2014-07-01

结题验收结果：未结题

项目研究内容简介：

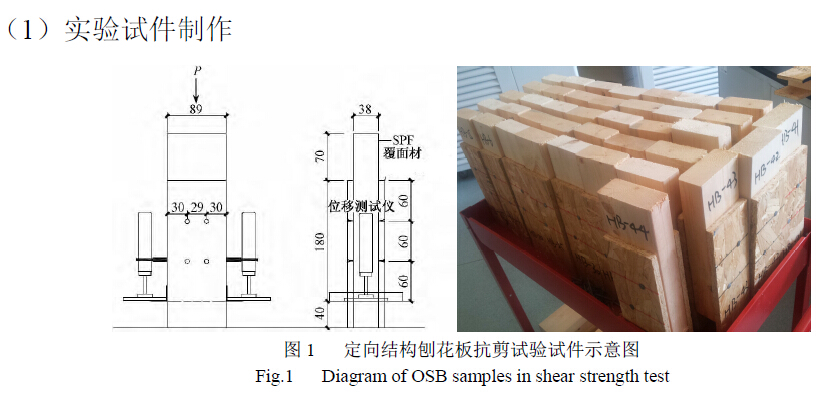

        选用木结构建筑工程中常使用的规格材(SPF)，定向结构刨花板以及环纹钉制作的抗剪试件，并且配置四种不同浓度的盐溶液对木结构钉连接试件进行反复浸泡和晾晒，通过采用单调加载的方式进行了抗剪试验，研究高盐环境对木结构连接抗剪性能的影响。

项目研究成果：

结论：

实验结束后，我们根据得到的数据进行总和和分析后，得出以下结论：

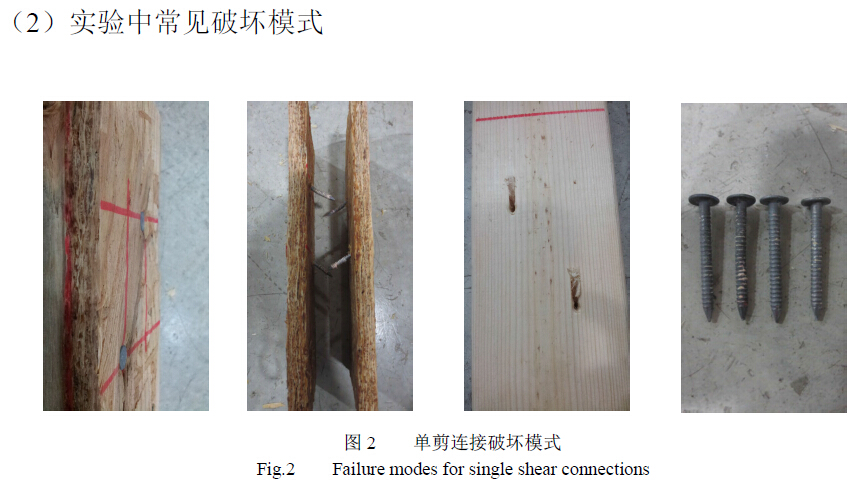

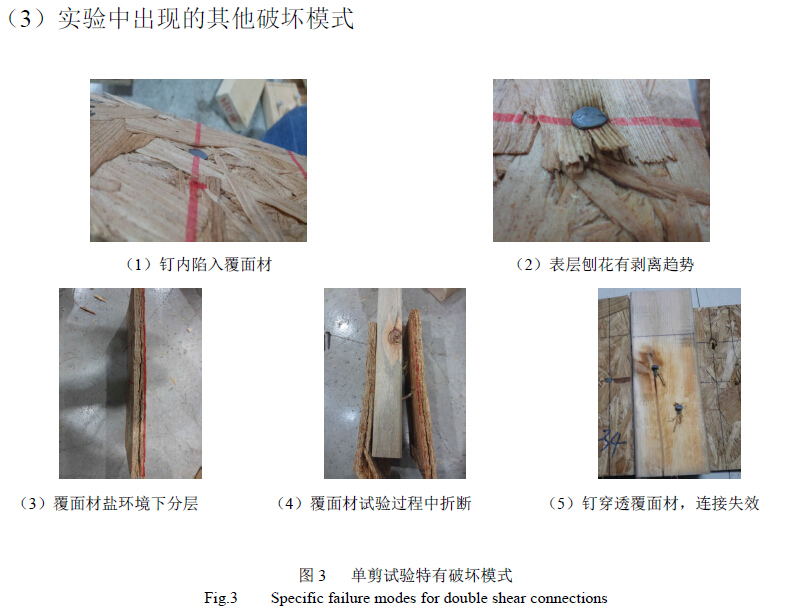

1）钉连接木结构抗剪试件的破坏模式主要为钉杆拨出、板材分层、面板断裂三种方式。

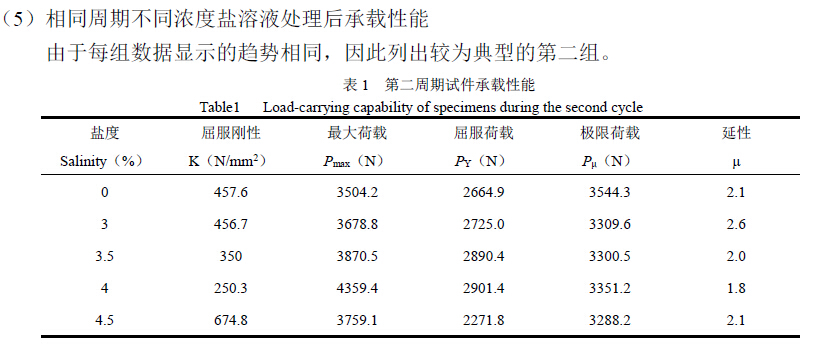

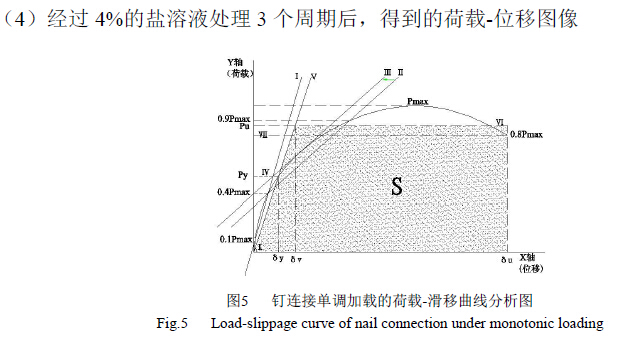

2）相同处理周期内，随着所用盐浓度的上升，单剪试件在承载过程中弹性形变阶段缩短，塑性形变阶段延长，使其屈服荷载较小；屈服刚性减小。盐溶液浓度每增加0.5%，屈服刚性都下降约30%。三大荷载参数：最大荷载Pmax、屈服荷载PY 以及极限荷载Pμ，普遍随盐浓度的上升，呈下降趋势。其中当浓度为4.5%，屈服荷载下降最为明显，下降了约为32%。

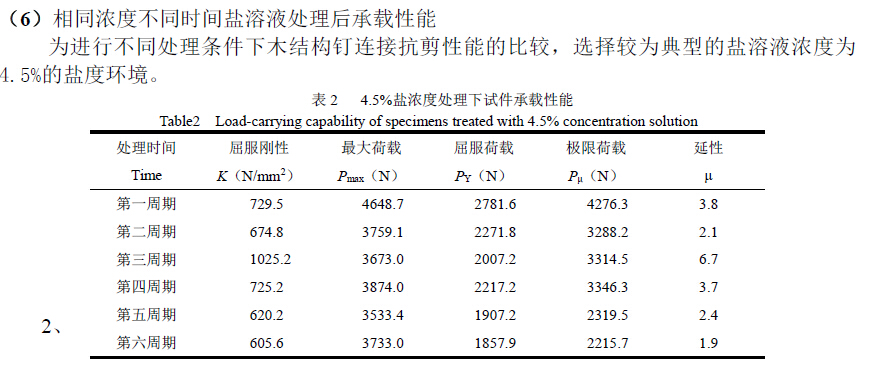

3）在相同盐溶液浓度条件下，随着试件处理周期的延长，屈服荷载、极限荷载均随盐浓度增加，衰减显著。屈服刚性先降低后在第四周期略微上升后又持续下降，特别是从第20周期开始，剪切强度大幅下降。

4）短周期处理条件下，盐溶液浓度升高并不明显影响试件的钉连接的抗剪极限荷载。

5）低盐处理试件（3%盐浓度）相较清水处理试件，木结构抗剪性能呈增长趋势；高盐处理试件（4%、4.5%盐浓度）相较清水处理试件，木结构抗剪性能呈衰减趋势。

成果图片：

6 5 4 3 2 1
